Діагностика рульових рейок з гідропідсилювачем під навантаженням: обладнання та практична значимість
Автомобілі з гідропідсилювачем керма (ГПК) як і раніше часто зустрічаються на дорогах. Незважаючи на видиму простоту конструкції ГПК, саме ці вузли періодично стають причиною скарг клієнтів після їх ремонту. Основна причина подібних проблем — використання для діагностики обладнання, яке перевіряє рейку тільки в «холостому» режимі, тобто без опору переміщенню зубчастої рейки. При такій діагностиці частина дефектів рульової рейки не виявляються. На вільному ходу рейка може здаватися справною, але після установки на автомобіль з'являються:
- стукіт під час паркування;
- нерівномірне зусилля на кермі;
- скарги на «туге» або «порожнє» кермо.

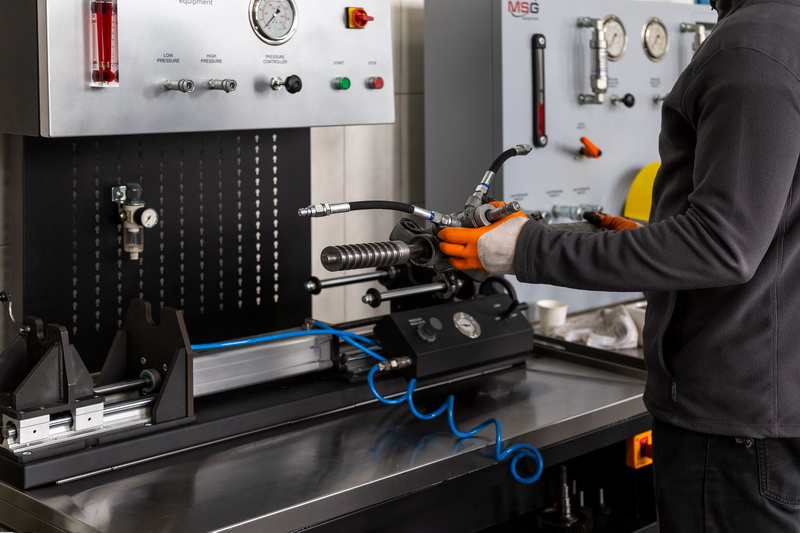

Навантажувальне тестування рульових рейок з гідропідсилювачем дозволяє перевірити вузол в умовах, максимально наближених до реальної експлуатації автомобіля, і тим самим забезпечити передбачуваний і якісний результат ремонту. Саме таку можливість надає поєднання стенду MS502M і механізму MS521.
Технічна основа діагностики під навантаженням
Рульова рейка з підсилювачем керма складається з зубчасто-рейкового механізму, розподільного (золотникового) вузла, гідроциліндра, втулок і підшипників. При повороті рульового колеса зусилля передається не тільки механічно, але і за рахунок тиску робочої рідини. Саме при наявності тиску проявляються дефекти. Перевірка в «холостому» режимі дозволяє створювати необхідний тиск тільки в крайніх положеннях рейки, що робить діагностику неповною.
Опір переміщенню зубчасто-рейкового механізму створює умови, за яких необхідний тиск виникає на всьому його ході. Це дозволяє виявляти дефекти, які неможливо виявити при вільному переміщенні рейки. До таких дефектів відносяться: наявність течі в розподільнику, стан центрального ущільнення гідроциліндра, наявність зносу корпусу в середній частині гідроциліндра.
Стенд MS502M — повний контроль гідравлічної частини рульової рейки
MS502M є центральним елементом діагностики рульових рейок з гідропідсилювачем. Саме на цьому стенді виконуються всі вимірювання та аналізуються параметри роботи вузла.
MS502M забезпечує:
- подачу і регулювання гідравлічного тиску;
- контроль тиску в робочих каналах;
- перевірку роботи розподільника;
- виявлення внутрішніх і зовнішніх витоків;
- аналіз стабільності параметрів в різних режимах.
Він формує об'єктивну картину стану гідравлічної частини рейки і дозволяє виявляти більшість несправностей навіть без додаткових пристосувань. Однак у поєднанні з MS521 він формує повноцінне випробувальне середовище, в якому рейка перевіряється як єдиний функціональний вузол.
Механізм MS521 — контроль механіки під навантаженням
Механізм тестування MS521 призначений для створення регульованого опору переміщенню рульової рейки. Він імітує зусилля, що виникає при повороті коліс автомобіля, дозволяючи об'єктивно оцінити стан механічної частини вузла.
MS521 забезпечує стабільне і повторюване навантаження по всій довжині ходу рейки, що особливо важливо при перевірці рівномірності зусилля і виявленні локальних дефектів. Можливість роботи в динамічних режимах дозволяє оцінити поведінку рейки при різкій зміні напрямку і при максимальному опорі — умовах, характерних для паркувальних маневрів.
Практична цінність для сервісу та клієнта
- Більш точна діагностика до встановлення рейки на автомобіль.
- Істотне зниження повернень і рекламацій.
- Контроль якості ремонту на об'єктивних вимірах.
- Підвищення довіри клієнта і репутації сервісу.
Для бізнесу це означає стабільний результат і передбачувану якість, а для клієнта — впевненість у безпеці та коректній роботі рульового керування.
Висновок
Діагностика рульових рейок з гідропідсилювачем під навантаженням — це оптимальне поєднання інженерної точності та практичної вигоди. Використання механізму MS521 спільно зі стендом MS502M дозволяє перевірити вузол в умовах, максимально наближених до реальної експлуатації, виявити дефекти, недоступні при звичайній перевірці, і гарантувати стабільний результат ремонту.
Такий підхід перетворює діагностику з формальної процедури на інструмент контролю якості та розвитку сервісу.
