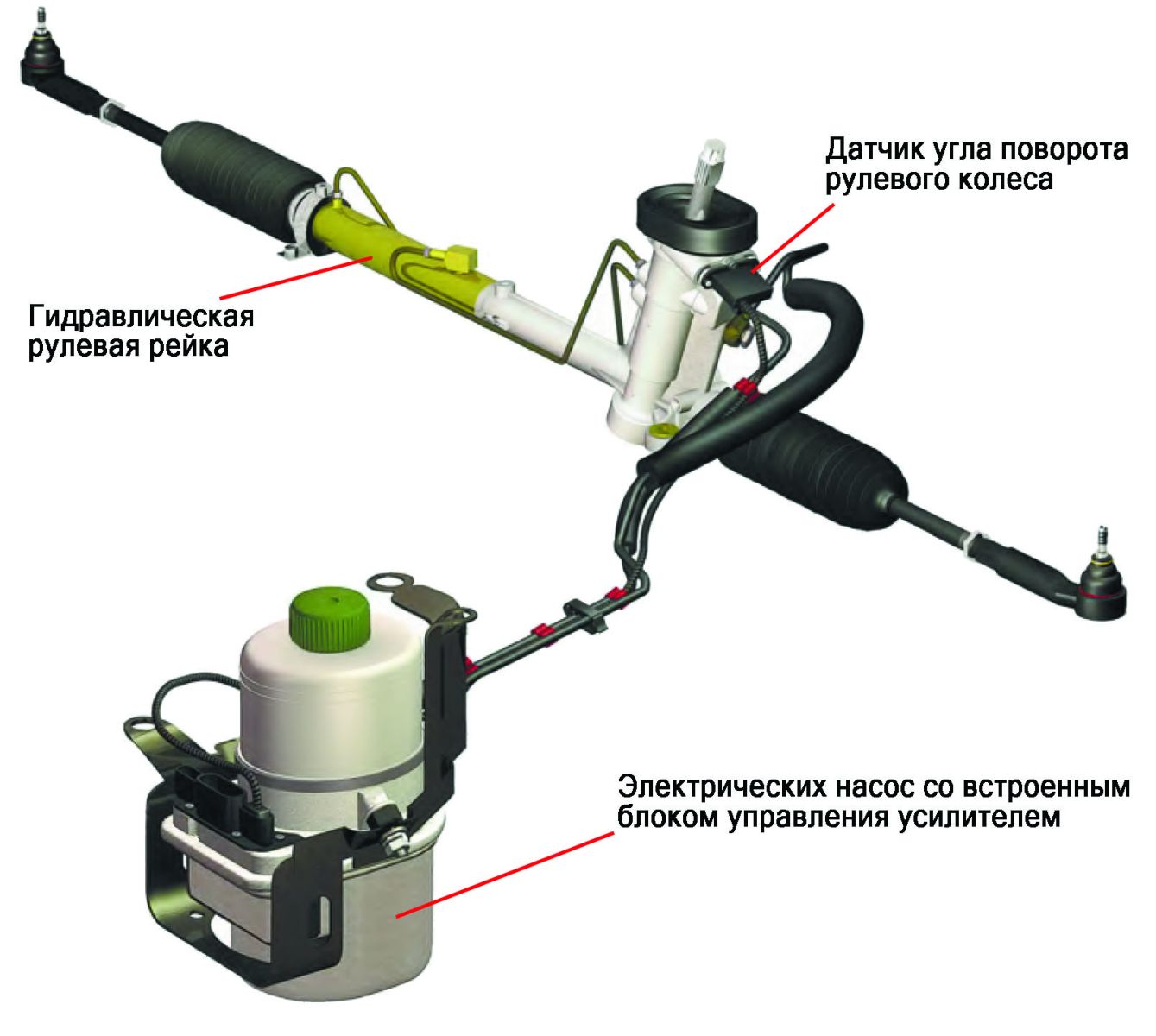

Диагностика электрического насоса электрогидроусилителя руля

Электрический насос электрогидроусилителя руля (насос ЭГУР) – сложный и технологичный агрегат, от исправности которого зависит комфорт и безопасность управления автомобилем. Его неисправности могут быть вызваны как механическими, так и электронными проблемами. Многие неисправности проявляются схожими симптомами: руль становится тяжёлым, насос шумит или появляются ошибки. Чтобы точно определить причину неисправности, требуется профессиональная диагностика, в которой важную роль играет использование специализированного оборудования.

Типичные неисправности электрических насосов ЭГУР

На практике специалисты автосервисов наиболее часто сталкиваются со следующими проблемами:

1. Неисправность электродвигателя

Электрический мотор является «сердцем» насоса. Со временем он может выйти из строя по разным причинам:

• износ щёток;
• разрушение подшипников;
• перегрев обмотки и межвитковые замыкания;
• износ коллектора.

Такие неисправности сопровождаются характерным гулом, вибрацией или полным отказом запуска насоса.

2. Поломка электронного блока управления (ЭБУ)

Блок управления обеспечивает работу насоса, регулируя оптимальное давление в системе. Возможные неисправности:

• выход из строя силовых транзисторов;
• перегрев или повреждение микросхем;
• сбои программного обеспечения.

Чаще всего это проявляется в виде нестабильной работы, случайных отключений насоса или появления ошибок в памяти системы.

3. Механический неисправности гидравлической части насоса

Данный вид неисправности приводит к снижению эффективности усилителя и появлению посторонних шумов при повороте руля. Основные поломки бывают следующие:

• износ лопастей и корпуса, как следствие – падение давления;
• утечки жидкости через уплотнения и соединения.

4. Электрические проблемы и проводка

Часто причиной отказа насоса становится вовсе не сам насос, а внешние электрические цепи. Из-за этого становиться невозможна передача данных к насосу по линиям связи CAN, FlexRay или PWM:

• повреждение (обрыв) проводки;
• окисление контактов в разъёмах.

Комплексная диагностика с помощью тестеров MS561 PRO и MS511

Для определения причины неисправности электрического насоса электрогидроусилителя необходимо провести тестирование как электрической, так и гидравлической части. Сделать это в полном объёме можно при совместном использовании двух тестеров — MS561 PRO и MS511.

Общий вид тестеров MS561 PRO и MS511

При диагностике насоса ЭГУР тестер MS561 PRO подключается к электрической части и позволяет установить, реагирует ли насос на питание и сигналы, а также выдает ли корректные параметры: потребляемый ток и напряжение. С помощью тестера MS561 PRO можно получить информацию об наличии ошибок блока управления (DTC) и данные устройства (VIN, версия прошивки). Также MS561 PRO имитирует для насоса автомобиль и может управлять его производительностью, что даёт возможность проверить гидравлическую часть тестером MS511.

В свою очередь тестер MS511:

• измеряет создаваемое насосом давление в разных режимах;
• измеряет поток (расход) жидкости, что важно для оценки производительности;
• имитирует поворот рулевого колеса в крайнее положение при помощи встроенного крана, перекрывающего поток: это позволяет проверить работу клапанов и реакцию насоса на повышенную нагрузку;
• позволяет обнаруживать утечки и падение рабочей производительности гидравлической части.

Преимущества использования оборудования MSG Equipment

• Высокая точность диагностики благодаря современным технологиям.
• Удобный интерфейс и возможность сохранения данных для анализа.
• Поддержка большого числа моделей насосов ЭГУР.
• Обновляемое программное обеспечение для расширения поддерживаемого списка агрегатов.
• Поддержка различных протоколов: CAN, CAN-FD, FlexRay.

Заключение

Диагностика электрических насосов ЭГУР трудно решаемая задача если нет соответствующего оборудования. Совместное использование двух тестеров MS561 PRO и MS511 позволяет выполнить комплексную диагностику электрического насоса ЭГУР, выявить как явные, так и скрытые неисправности и принять обоснованное решение о ремонте или замене агрегата.
