Задние рулевые рейки: устройство, принцип работы и диагностика

Современные легковые автомобили и внедорожники всё чаще оснащаются системами рулевого управления с двумя управляемыми осями. Ключевым элементом таких систем является задняя рулевая рейка, обеспечивающая активный поворот задних колёс на небольшой угол относительно продольной оси автомобиля.

Основные задачи задней рулевой рейки:

• уменьшение радиуса разворота при маневрировании;
• повышение курсовой устойчивости на высокой скорости;
• улучшение реакции автомобиля при перестроениях;
• снижение угловых нагрузок на кузов и шасси.

Особенности работы задней рулевой рейки

Задняя рулевая рейка предназначена для поворота задних колёс. В отличие от классических рулевых механизмов, задняя рейка не имеет механической связи с рулевым колесом. Все управляющие воздействия формируются электронным блоком на основании данных от различных датчиков и систем автомобиля:

• датчика угла поворота рулевого колеса;
• датчиков скорости колёс;
• датчиков ускорения и рысканья;
• системы стабилизации ESP.

На основании этих данных блок рассчитывает оптимальный угол поворота задних колёс. В ряде режимов система ESP может ограничивать или полностью блокировать поворот задних колёс, если это необходимо для стабилизации автомобиля в критической ситуации, например при заносе.

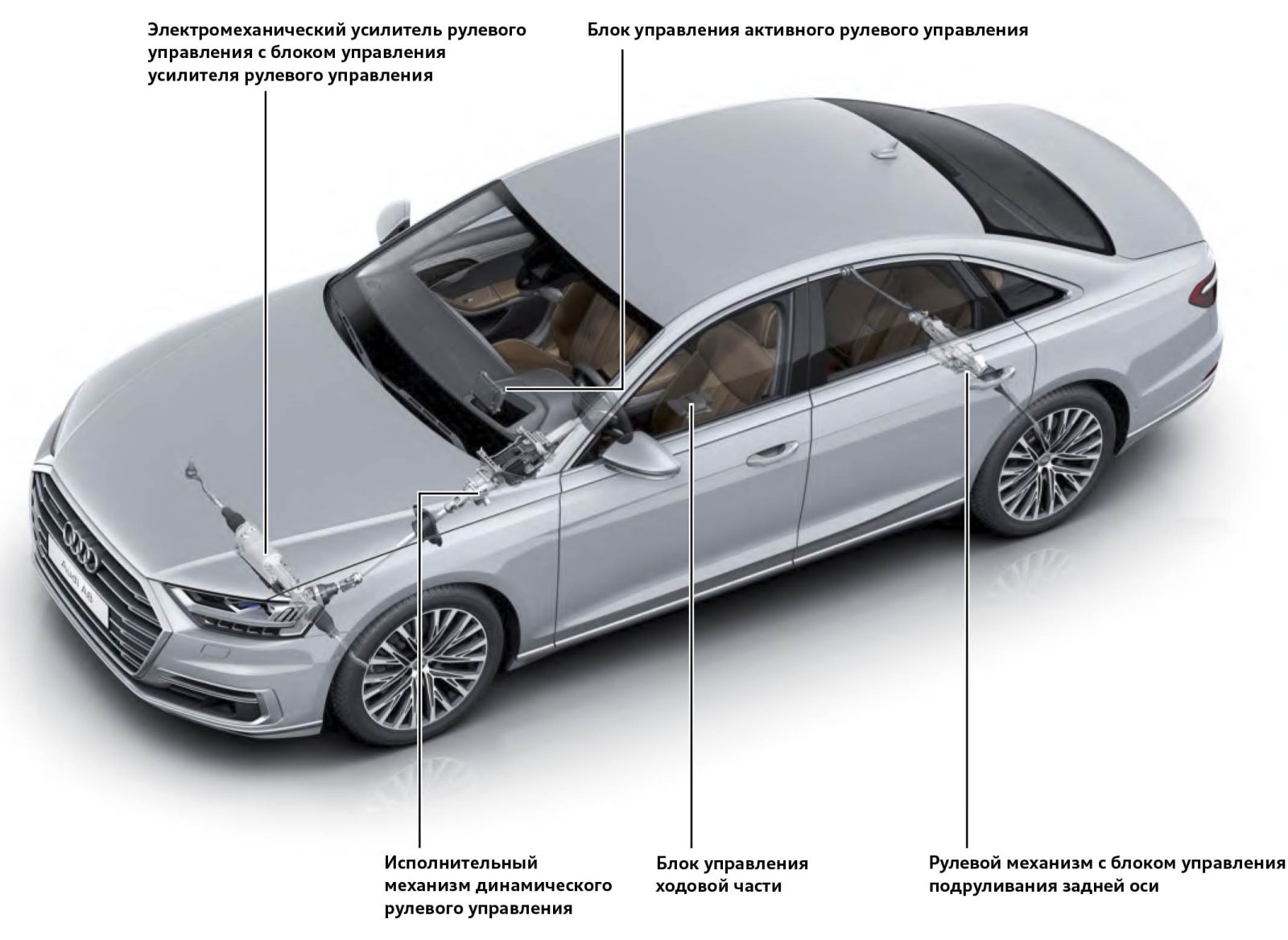

Работа задней рулевой рейки тесно связана с системой рулевого управления передней оси, блоком ESP и другими ассистентами движения. В системе с двумя управляемыми осями задние колёса могут поворачиваться:

• в противофазе с передними колёсами — на малых скоростях;
• в фазе с передними колёсами — на средних и высоких скоростях.

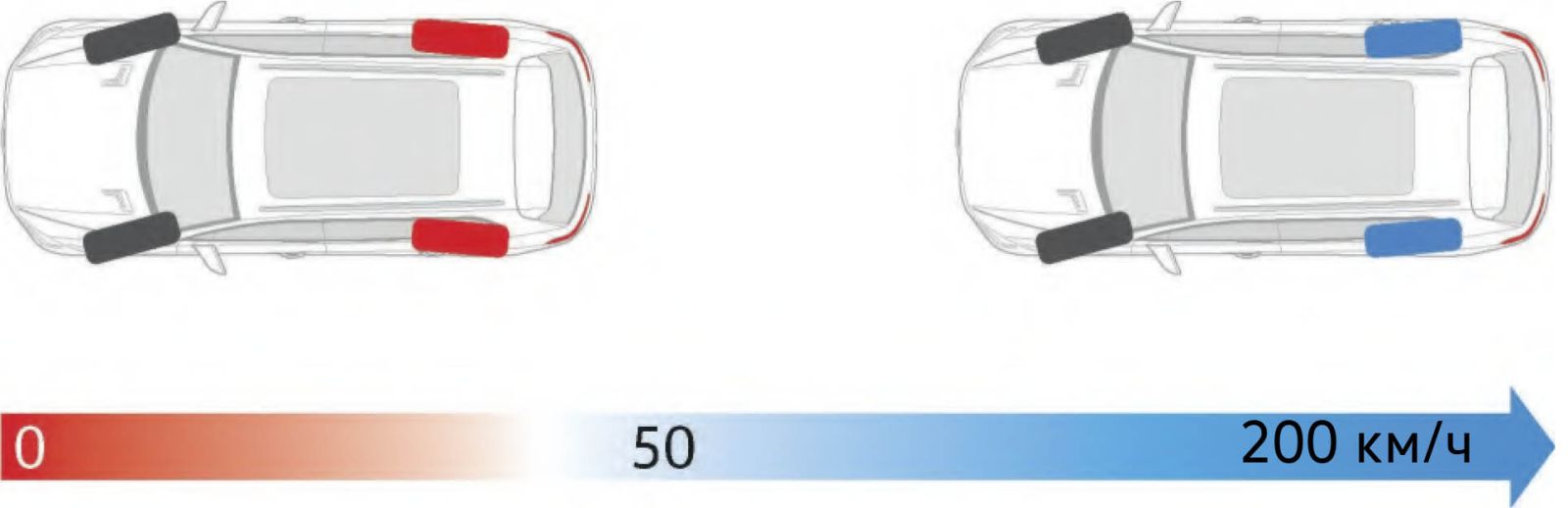

На скоростях до 50 км/ч задние колёса поворачиваются в противоположную сторону относительно передних. Это позволяет существенно уменьшить радиус разворота и облегчает парковку, развороты в ограниченном пространстве и маневрирование в городе.

На более высоких скоростях задние колёса поворачиваются в ту же сторону, что и передние, но на небольшой угол. В результате автомобиль становится более устойчивым при резких перестроениях, объездах препятствий и движении по скоростным трассам.


Максимальный угол поворота задних колёс, как правило, не превышает 2–5 градусов, однако даже такие значения оказывают заметное влияние на поведение автомобиля. Таким образом, задняя рулевая рейка является частью единой архитектуры активной безопасности и напрямую влияет на устойчивость и управляемость автомобиля.

Конструкция задней рулевой рейки

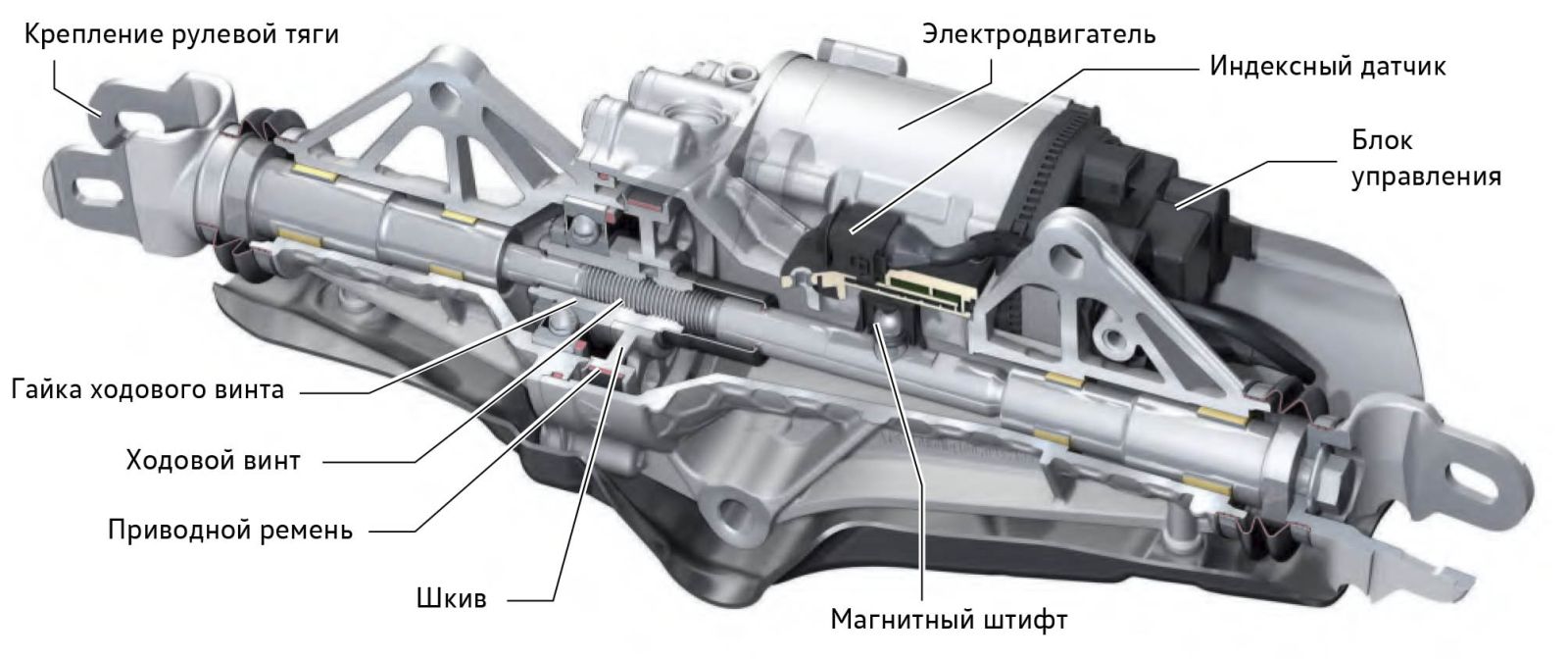

С конструктивной точки зрения задняя рулевая рейка представляет собой компактный электромеханический узел, установленный на задней оси автомобиля. В её состав входят:

• корпус рейки с направляющими;
• рейка, связанная с задними поворотными кулаками;
• электродвигатель (как правило, бесщёточный);
• редуктор (шарико-винтовая передача (ШВП));
• датчики положения и угла поворота;
• электронный блок управления, как правило интегрированный.

Диагностика задних рулевых приводов с помощью MS561 PRO

Современные задние рулевые рейки являются сложными электромеханическими узлами, в которых механическая часть напрямую связана с электронной логикой управления. Практика показывает, что большинство неисправностей задних рулевых реек имеют механическую природу, однако их корректная проверка невозможна без электрической активации привода. MS561 PRO — первый диагностический прибор, позволяющий проверить заднюю рулевую рейку. При подаче питания на привод задней рулевой рейки система автоматически выполняет внутреннюю проверку базового положения и соосности. Это позволяет выявить:

• ошибки сборки;
• механические дефекты;
• неисправности исполнительного механизма.

Отдельно стоит отметить автомобили после ДТП. Во многих случаях заднее рулевое управление остаётся неактивным до обновления программного обеспечения. Особенно часто это встречается на автомобилях группы VAG, где восстановление работы задней рулевой рейки требует перепрошивки. На данный момент эту операцию можно выполнить через дилерский сканер или ODIS.

Вывод

Задние рулевые рейки становятся неотъемлемым элементом современных автомобилей премиум-класса. Их диагностика требует профессионального подхода и специализированного оборудования. MS561 PRO предоставляет автосервисам возможность для точной диагностики и обслуживания задних рулевых реек, соответствуя требованиям современных автомобилей и стандартам качества ремонта.
