Specyfika zastosowania testerów i stanowisk diagnostycznych w diagnostyce alternatorów

Współczesne alternatory już dawno przestały być „prostymi” maszynami elektrycznymi. Ich konstrukcja obejmuje elektroniczne regulatory napięcia, systemy sterowania wykorzystujące protokoły LIN i COM, systemy Start-Stop oraz złożone algorytmy pracy zależne od sterownika silnika (ECU). W takich warunkach precyzyjna diagnostyka jest niemożliwa bez profesjonalnego sprzętu.

W praktyce stosuje się dwa podstawowe typy urządzeń: testery oraz stanowiska diagnostyczne. Pełnią one różne funkcje, a zrozumienie ich roli pozwala nie tylko podnieść jakość napraw, ale także znacząco zwiększyć efektywność pracy warsztatu.

W niniejszym artykule, jako przykład, omówiono możliwości testera MS016A oraz stanowiska MS005A, które w przejrzysty sposób pokazują różnice i wzajemne uzupełnianie się tych typów urządzeń.

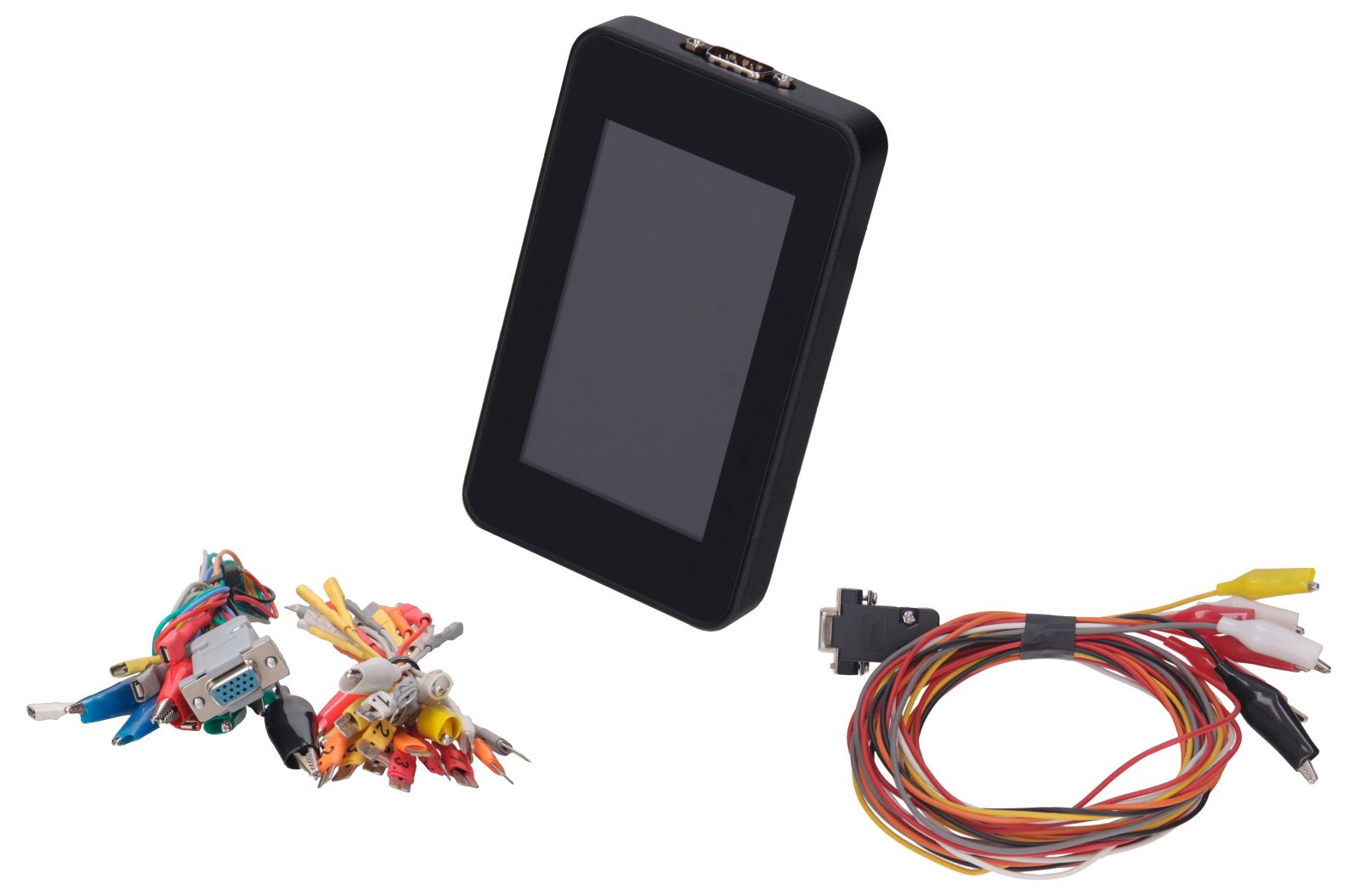

Tester jako narzędzie diagnostyki na pojeździe

Tester to przede wszystkim narzędzie do wykrywania usterek i oceny stanu alternatora bezpośrednio na pojeździe. Umożliwia przeprowadzenie diagnostyki bez demontażu zespołu, co jest kluczowe na etapie wstępnej diagnozy. Za jego pomocą można nie tylko zmierzyć napięcie, ale także przeanalizować, jak działa układ ładowania. Głównym zadaniem testera jest określenie, czy problem leży w alternatorze, czy poza nim. Jest to szczególnie istotne w przypadku nowoczesnych pojazdów z alternatorami sterowanymi.

Za pomocą MS016A można:

• sprawdzić pracę alternatora bez jego demontażu z pojazdu;
• ocenić poprawność działania regulatora napięcia;
• podłączyć się do systemu sterowania alternatorem i sprawdzić, czy docierają sygnały z jednostki sterującej (ECU).

Jeżeli alternator nie wytwarza ładowania, tester pozwala szybko ustalić, czy usterka dotyczy samego alternatora, czy brakuje sterowania ze strony pojazdu. Pozwala to uniknąć typowego błędu — wymiany sprawnego alternatora.

W praktyce tester jest narzędziem, które pomaga mechanikowi podjąć właściwą decyzję dotyczącą dalszych działań naprawczych.

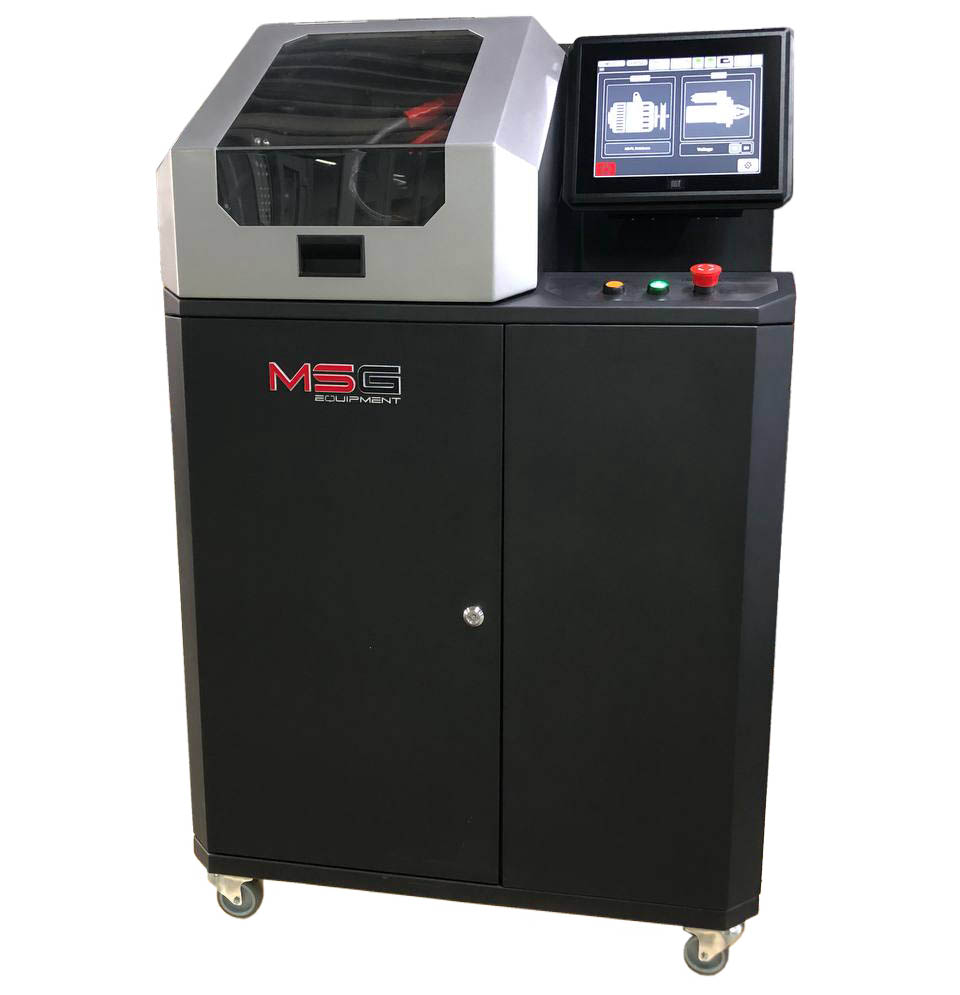

Stanowisko diagnostyczne jako narzędzie pogłębionej diagnostyki

Jeśli tester odpowiada na pytanie „gdzie jest problem?”, to stanowisko diagnostyczne odpowiada na pytanie: „co dokładnie jest przyczyną usterki alternatora?”. Po demontażu zespołu stanowisko diagnostyczne MS005A umożliwia jego kompleksowe sprawdzenie w kontrolowanych warunkach.

Pozwala ono:

• napędzać alternator z zadaną prędkością;
• sterować alternatorami zarówno z klasycznymi, jak i inteligentnymi regulatorami napięcia poprzez magistrale LIN i CAN;
• pracować z systemami Start-Stop, w tym z alternatorami 12 V i 48 V;
• wytwarzać regulowane obciążenie elektryczne;
• mierzyć kluczowe parametry pracy.

Parametry analizowane na stanowisku MS005A

• Napięcie stabilizacji — umożliwia ocenę poprawności działania regulatora napięcia;
• Prąd wyjściowy — odzwierciedla rzeczywistą wydajność alternatora i pozwala wykryć problemy w uzwojeniach lub diodach;
• Tętnienia napięcia — pomagają zidentyfikować usterki mostka diodowego;
• Praca przy różnych prędkościach obrotowych — pozwala ocenić stabilność generacji;
• Zachowanie pod obciążeniem — ujawnia ukryte defekty, które nie występują w innych trybach pracy, takie jak zwarcia międzyzwojowe w stojanie, degradacja uzwojeń czy częściowe uszkodzenia diod;
• Analiza termiczna w czasie rzeczywistym — pozwala „zobaczyć” defekty, które nie są jeszcze wyraźnie widoczne w napięciu lub prądzie. Można wykryć m.in. zwarcia międzyzwojowe, uszkodzenia mostka diodowego, słabe połączenia oraz zwiększone straty wewnętrzne.

W przeciwieństwie do testera, stanowisko diagnostyczne pozwala uzyskać pełny obraz pracy alternatora. Co szczególnie istotne, umożliwia wykrywanie ukrytych usterek, których nie da się zidentyfikować na pojeździe.

Współpraca testera i stanowiska diagnostycznego

Oba typy urządzeń nie konkurują ze sobą — tworzą jeden spójny system diagnostyczny.

W praktyce proces wygląda następująco:

• tester MS016A jest używany na pojeździe do oceny stanu układu i lokalizacji źródła problemu;
• po demontażu alternatora stanowisko MS005A pozwala określić dokładną przyczynę usterki;
• po naprawie stanowisko jest ponownie wykorzystywane do potwierdzenia sprawności.

Takie podejście zapewnia maksymalną dokładność diagnostyki i eliminuje „naprawy w ciemno”.

Korzyści ekonomiczne i praktyczne

Zastosowanie profesjonalnego sprzętu to nie tylko większa dokładność techniczna, ale także realne korzyści dla warsztatu.

Najważniejsze zalety:

• skrócenie czasu diagnostyki — więcej obsłużonych pojazdów;
• zmniejszenie liczby błędów — mniej reklamacji;
• zwiększenie zaufania klientów — możliwość uzasadnienia wyników diagnostyki;
• rozszerzenie zakresu usług — obsługa nowoczesnych alternatorów i systemów sterowania;
• podniesienie kwalifikacji personelu — standaryzacja procesów diagnostycznych.

Dodatkowo posiadanie zarówno testera, jak i stanowiska diagnostycznego pozwala stworzyć przejrzysty i powtarzalny proces naprawy.
