Jak sprawdzić siłownik turbosprężarki? Dlaczego do dokładnej diagnostyki potrzebny jest specjalistyczny tester

Elektroniczny siłownik turbosprężarki steruje pracą turbosprężarki i pomaga utrzymać wymagane ciśnienie doładowania. Jego usterka może prowadzić do spadku mocy silnika, pogorszenia osiągów pojazdu oraz przejścia układu sterowania silnikiem w tryb awaryjny.

Nieprawidłowa praca turbosprężarki może również wpływać na proces spalania paliwa i działanie układów ograniczających emisję spalin. W zależności od konstrukcji silnika i rodzaju usterki może to powodować wzrost emisji oraz zakłócenia pracy układu recyrkulacji spalin (EGR) i układów oczyszczania spalin, w tym przyspieszone zapychanie filtra cząstek stałych (DPF).

Dlatego nieusunięta na czas usterka siłownika może mieć poważne konsekwencje dla pracy pojazdu i prowadzić do kosztownych napraw.

Turbosprężarka z elektronicznym siłownikiem

Dlaczego do sprawdzenia nowoczesnego siłownika turbosprężarki potrzebny jest specjalistyczny tester?

Nowoczesny elektroniczny siłownik turbosprężarki to urządzenie elektromechaniczne, które może zawierać silnik elektryczny, przekładnię, czujnik położenia i elektroniczną płytkę sterującą. W zależności od modelu komunikuje się ze sterownikiem silnika za pomocą sygnałów analogowych lub impulsowych albo cyfrowych protokołów komunikacyjnych.

Wewnętrzne elementy elektronicznego siłownika turbosprężarki

Zwykły pomiar multimetrem lub samo podłączenie zasilania nie wystarczą do pełnej oceny działania takiego urządzenia. Specjalistyczny tester umożliwia sprawdzenie kilku ważnych parametrów.

1. Sprawdzanie sygnałów sterujących i komunikacji

Tester może generować odpowiednie sygnały sterujące lub komunikować się z siłownikiem za pośrednictwem obsługiwanego interfejsu. Pozwala to ocenić reakcję urządzenia na polecenia i wykryć ewentualne problemy ze sterowaniem lub komunikacją.

2. Kontrola sygnału zwrotnego

Wbudowany czujnik położenia przekazuje informacje o położeniu mechanizmu wykonawczego. Porównanie polecenia sterującego z sygnałem zwrotnym pomaga wykryć brak reakcji, niestabilny sygnał lub rozbieżność między położeniem zadanym a rzeczywistym.

3. Ocena działania części mechanicznej

Usterka nie zawsze dotyczy elektroniki. Jej przyczyną mogą być zużyte koła zębate przekładni, zwiększony opór ruchu lub zacinanie się mechanizmu zmiennej geometrii turbosprężarki.

Monitorowanie poboru prądu podczas pracy siłownika pomaga ocenić obciążenie napędu. Zbyt wysoki prąd lub jego gwałtowne zmiany mogą wskazywać na przeciążenie, opory mechaniczne albo inną usterkę.

4. Programowanie położeń krańcowych i parametrów

W przypadku niektórych modeli siłowników po naprawie lub wymianie konieczne jest ustawienie położeń krańcowych, kalibracja lub wykonanie innych procedur programowania. Specjalistyczny tester umożliwia przeprowadzenie tych czynności w obsługiwanych urządzeniach, jeśli przewiduje je ich konstrukcja.

Specjalistyczny tester dostarcza więc więcej informacji o stanie siłownika i pomaga uzasadnić wybór dalszego postępowania. Wyniki testu należy jednak analizować również z uwzględnieniem stanu turbosprężarki, instalacji elektrycznej i pozostałych elementów układu doładowania.

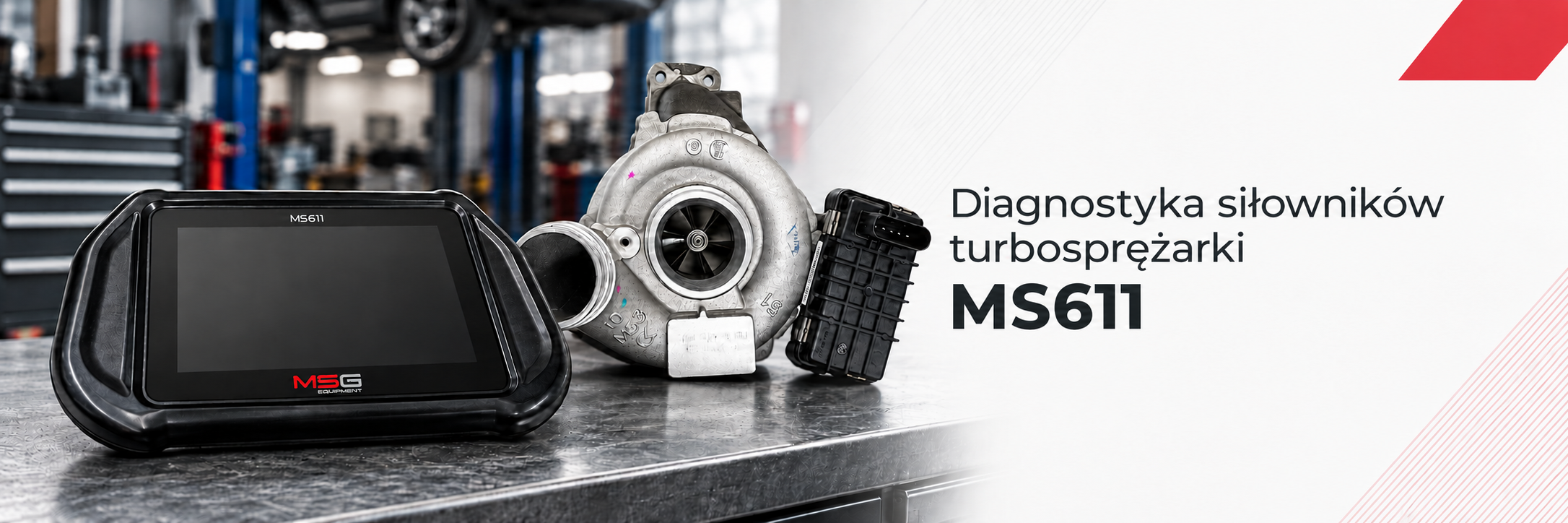

MS611 — urządzenie do diagnostyki i programowania elektronicznych siłowników turbosprężarek

MS611 to uniwersalny tester przeznaczony do diagnostyki i programowania elektronicznych siłowników turbosprężarek. Obsługuje następujące typy sterowania i sygnałów zwrotnych: PWM, Analog, CAN, LIN i SENT. Umożliwia również sprawdzanie siłowników podciśnieniowych oraz poszczególnych elementów wykonawczych. Może być używany zarówno w pojeździe, jak i poza nim — na przykład do sprawdzania siłownika na turbosprężarce wymontowanej z silnika lub samego siłownika.

Tester MS611 do diagnostyki i programowania siłowników turbosprężarek

Tester MS611 oferuje trzy tryby testowania:

• Database — wyszukiwanie siłownika w bazie danych oraz dobór odpowiednich parametrów i przewodu diagnostycznego.
• Autodetect — automatyczna analiza reakcji podłączonego urządzenia w celu określenia prawdopodobnego typu sterowania i doboru parametrów testu.
• Manual — ręczny wybór trybu i wymaganych parametrów testowania.

Podczas diagnostyki MS611 monitoruje parametry dostępne w wybranym trybie, w tym sygnał zwrotny i pobór prądu, oraz pozwala ocenić reakcję siłownika na sygnały sterujące. Pomaga to wykryć nieprawidłowości w działaniu siłownika i zawęzić listę możliwych przyczyn usterki.

W przypadku kompatybilnych modeli dostępne są funkcje programowania położeń krańcowych i innych parametrów. Dzięki temu MS611 służy nie tylko do diagnostyki, lecz także do wykonywania procedur przewidzianych przez producenta po naprawie.

Diagnostyka, która pomaga oszczędzać czas i pieniądze

Dla warsztatu samochodowego specjalistyczny tester siłowników jest narzędziem, które pomaga podejmować bardziej uzasadnione decyzje dotyczące naprawy. Test pozwala ocenić stan siłownika i określić, czy można go naprawić, czy konieczna jest wymiana.

Wyniki diagnostyki pomagają również wyjaśnić klientowi przyczynę usterki i uzasadnić proponowany sposób naprawy. Dzięki temu obsługa jest bardziej przejrzysta, wzrasta zaufanie do warsztatu i łatwiej budować długotrwałe relacje z klientami. Dla właściciela pojazdu takie podejście oznacza możliwość podjęcia bardziej świadomej decyzji o naprawie lub wymianie siłownika.

Podsumowanie

W przypadku usterki układu doładowania nie należy ograniczać się do odczytu kodów błędów ze sterownika silnika. Trzeba osobno sprawdzić siłownik i uwzględnić stan współpracujących z nim podzespołów. MS611 pomaga systematycznie ocenić działanie siłownika, uzyskać dane diagnostyczne i przeprowadzić obsługiwane procedury programowania kompatybilnych modeli. Daje to technikowi lepsze podstawy do podjęcia dalszych decyzji i pomaga uniknąć nieuzasadnionej wymiany sprawnych części.
